热久久久久久久,九九**精品视频免费播放,精品写真视频在线观看

363KV瓷柱式斷路器用絕緣拉桿

johnson@gpo-3.com (gpo3fr4) — Tue, 18 Mar 2025 16:14:44 +0800

產(chǎn)品名稱：363KV瓷柱式斷路器用絕緣拉桿

標(biāo)　　準(zhǔn)：按圖紙要求

組成、特點(diǎn)、性能和用途：

用于SF6斷路器的絕緣拉桿
規(guī)格：Φ78xΦ90x2779

126KVGIS斷路器小型化用絕緣拉桿

johnson@gpo-3.com (gpo3fr4) — Tue, 18 Mar 2025 16:10:44 +0800

產(chǎn)品名稱：126KVGIS斷路器小型化用絕緣拉桿

標(biāo)　　準(zhǔn)：按圖紙要求

組成、特點(diǎn)、性能和用途：

用于SF6斷路器的絕緣拉桿
規(guī)格： Φ19xΦ27x321

126KVGIS斷路器用絕緣拉桿

johnson@gpo-3.com (gpo3fr4) — Tue, 18 Mar 2025 16:09:55 +0800

產(chǎn)品名稱：126KVGIS斷路器用絕緣拉桿

標(biāo)　　準(zhǔn)：按圖紙要求

組成、特點(diǎn)、性能和用途：

用于SF6斷路器的絕緣拉桿
規(guī)格：Φ22xΦ32x741

252KVGIS斷路器用絕緣拉桿

johnson@gpo-3.com (gpo3fr4) — Tue, 18 Mar 2025 16:08:53 +0800

產(chǎn)品名稱：252KVGIS斷路器用絕緣拉桿

標(biāo)　　準(zhǔn)：按圖紙要求

組成、特點(diǎn)、性能和用途：

用于SF6斷路器的絕緣拉桿
規(guī)格：Φ44xΦ55x650

126KV自能式斷路器用絕緣拉桿

johnson@gpo-3.com (gpo3fr4) — Tue, 18 Mar 2025 16:07:34 +0800

產(chǎn)品名稱：126KV自能式斷路器用絕緣拉桿

標(biāo)　　準(zhǔn)：按圖紙要求

組成、特點(diǎn)、性能和用途：

用于SF6斷路器的絕緣拉桿
規(guī)格：Φ28xΦ38x950

252KV自能式斷路器用絕緣拉桿

johnson@gpo-3.com (gpo3fr4) — Tue, 18 Mar 2025 16:02:44 +0800

產(chǎn)品名稱：252KV自能式斷路器用絕緣拉桿

標(biāo)　　準(zhǔn)：按圖紙要求

組成、特點(diǎn)、性能和用途：

用于SF6斷路器的絕緣拉桿
規(guī)格：Φ58xΦ70x2191

382環(huán)氧玻璃絲纏繞管

johnson@gpo-3.com (gpo3fr4) — Tue, 18 Mar 2025 15:58:53 +0800

產(chǎn)品名稱：382環(huán)氧玻璃絲纏繞管

標(biāo)　　準(zhǔn)：Q/XB3091-2009

組成、特點(diǎn)、性能和用途：

本產(chǎn)品適用于無堿玻璃絲浸以環(huán)氧膠粘劑，經(jīng)濕法連續(xù)纏繞固化而成的環(huán)氧玻璃絲纏繞管。耐熱等級(jí)為B級(jí)。

表1：性能指標(biāo)

序號(hào)指標(biāo)名稱單位Unit指標(biāo)Normal value1密度g/cm3≥1.82吸水率%≤0.43彎曲強(qiáng)度MPa≥1804壓縮強(qiáng)度MPa≥1405介質(zhì)損耗因數(shù)50HZ-≤0.016介電常數(shù)-≤57垂直層向介電強(qiáng)度（在90±2℃變壓器油中5min）3-6mmKV/mm≥8＞6-13mm≥68水?dāng)U散 Water diffusion（0.1%Nacl的去離子水中煮沸100±0.5h后取出，室溫下在自來水中放置15min后取出3h內(nèi)進(jìn)行）12KV/min（升溫速度1KV/s）mA≤19體積電阻率MW·m≥1.0×101310表面電阻率MW≥1.0×1013

備注：尺寸及公差，可由供需雙方協(xié)商生產(chǎn)。

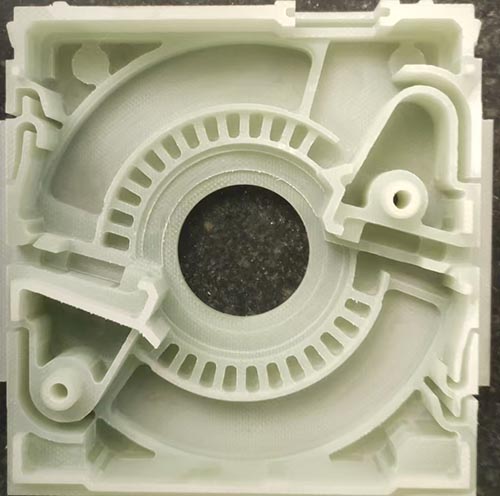

G-11環(huán)氧板

null@null.com (icip123) — Fri, 15 Nov 2024 12:21:00 +0800

產(chǎn)品名稱：G-11環(huán)氧板
產(chǎn)品型號(hào)：G-11環(huán)氧板

G-11環(huán)氧板

又稱為EPGC3,我們公司采用玻璃纖維布生產(chǎn)的G11板材，具有較高的耐熱性、機(jī)械性能、介電性能，耐熱溫度最高可以達(dá)到330度，而且我們公司特殊工藝生產(chǎn)出來的G11可以部分的替代合成石，與合成石相比具有價(jià)格低，此類材料可以用于需要耐溫的治具和特殊要求的補(bǔ)強(qiáng)板。

G-11絕緣板性能指標(biāo)

序號(hào)檢測(cè)項(xiàng)目檢驗(yàn) 結(jié) 果指標(biāo)檢測(cè)方法1.體積電阻率（MΩ.cm）常態(tài)8.6×108>1×107IPC-TM-650E-24/1255.1×109>1×105IPC-TM-6502.表面電阻率（MΩ）常態(tài)4×109>1×108IPC-TM-650E-24/1252.3×1010>1×105IPC-TM-6503.相對(duì)介電常數(shù)（1MHZ）4.85<5.4IPC-TM-6504.介質(zhì)損耗因數(shù)（1MHZ）0.011<0.035IPC-TM-6505.電氣強(qiáng)度（KV/mm）17 IPC-TM-6506.擊穿電壓（KV）41.6>40IPC-TM-6507.彎曲強(qiáng)度（N/ mm）常態(tài)縱向451>414IPC-TM-650橫向391>345IPC-TM-650150℃縱向258 IPC-TM-650橫向252 IPC-TM-6508.Tg(DSC)157 IPC-TM-650

3233三聚氰胺玻璃布層壓板

null@null.com (icip123) — Fri, 15 Nov 2024 12:19:40 +0800

產(chǎn)品名稱：3233三聚氰胺玻璃布層壓板
產(chǎn)品型號(hào)：3233三聚氰胺玻璃布層壓板

1.三聚氰胺玻璃布層壓板應(yīng)用范圍
　　本產(chǎn)品是由電工用無堿玻璃布浸以三聚氰胺甲醛樹脂經(jīng)烘干熱壓而成，具有良好的耐電弧性和一定的介電性能，可作為開關(guān)中的耐電弧材料。
2. 三聚氰胺玻璃布層壓板外觀
　　層壓板表面應(yīng)平整、無氣泡、麻坑和皺紋，允許有少量斑點(diǎn)。邊緣應(yīng)切割整齊，端面不得有分層和裂紋。表1 三聚氰胺玻璃布層壓板主要性能指標(biāo)

序號(hào)指標(biāo)名稱單位指標(biāo)值1密度g/cm3（1.702.00）2吸水性 (厚度1.0mm )mg≤1233垂直層向抗彎強(qiáng)度MPa≥2404沖擊強(qiáng)度 (簡(jiǎn)支梁法)kJ/m2≥305浸水后絕緣電阻Ω≥1.0×1076垂直層向電氣強(qiáng)度 (厚度1.0mm )于（90±2）℃的變壓器油中kV/mm≥7.07相比耐漏電起痕指數(shù)（CTI）―≥(500)8耐電弧性s≥(180)

3641、3642、F370、F350、F380、F381玻璃布層壓管

null@null.com (icip123) — Fri, 15 Nov 2024 12:17:25 +0800

產(chǎn)品名稱：玻璃布層壓管
產(chǎn)品型號(hào)：3641、3642、F370、F350、F380、F381環(huán)氧玻璃布層壓管

3641、3642、F370、F350、F380、F381玻璃布層壓管

產(chǎn)品說明：
3641環(huán)氧玻璃布層壓管是由無堿玻璃布浸以環(huán)氧酚醛樹脂烘干后，經(jīng)加熱加壓卷制，烘焙固化而成。產(chǎn)品絕緣耐熱等級(jí)為B級(jí)（130℃）。
3642熱態(tài)高強(qiáng)度環(huán)氧玻璃布管是由無堿玻璃布浸以DDS環(huán)氧樹脂膠烘干后，經(jīng)加熱加壓卷制，烘焙固化而成。產(chǎn)品絕緣耐熱等級(jí)為F級(jí)（155℃）。
F370二苯醚玻璃布層壓管是由無堿脫臘玻璃布浸以二苯醚樹脂烘干后，加熱加壓卷制、烘焙固化而成。產(chǎn)品絕緣耐熱等級(jí)為H級(jí)（180℃）。
F350聚胺-酰亞胺玻璃布層壓管是由高溫脫臘處理玻璃布浸以聚胺酰亞胺樹脂膠烘干后，經(jīng)加熱加壓卷制、烘焙固化而成。產(chǎn)品絕緣耐熱等級(jí)為H級(jí)（180℃）。
F380噁嗪亞胺玻璃布層壓管是由高溫處理玻璃布，浸以噁嗪亞胺樹脂膠烘干后，經(jīng)加熱加壓卷制、烘焙固化而成。產(chǎn)品絕緣耐熱等級(jí)為H-C級(jí)。
F381聚酰亞胺玻璃布層壓管是由高溫脫臘處理玻璃布浸以聚酰亞胺樹脂膠烘干后，經(jīng)加熱加壓卷制、烘焙固化而成。耐熱等級(jí)為C級(jí)（200℃）。
該系列產(chǎn)品結(jié)構(gòu)致密，吸水性小，有良好的機(jī)械力學(xué)性能、高的耐熱性、耐輻射性、自熄性、電氣性能。適用于電機(jī)、電器、變壓器、牽引電機(jī)等設(shè)備作絕緣結(jié)構(gòu)零部件。

技術(shù)指標(biāo):（3641符合JB/T8150-1999要求，其余產(chǎn)品符合Q/EAAJ企業(yè)標(biāo)準(zhǔn)）

序號(hào)	指標(biāo)名稱		單位	指標(biāo) 值
序號(hào)	指標(biāo)名稱		單位	3641	3642	F370	F350	F380	F381
1	外觀		——	表面應(yīng)平整光滑，無氣泡、皺紋、開裂，無明顯的擦傷。
2	密度		g/cm³	≥1.4	≥1.6	≥1.5	≥1.5	≥1.6	≥1.6
3	彎曲強(qiáng)度		MPa	≥160	≥160	≥150	≥160	≥160	≥160
4	壓縮強(qiáng)度		MPa	≥138	≥140	≥100	≥100	≥140	≥140
5	剪切強(qiáng)度		MPa	≥14.7	≥15	≥18	≥18	≥18	≥18
6	吸水性		%	0.4-1.0	0.4-1.0	0.5-1.5	0.5-1.5	0.5-1.0	0.5-1.0
7	垂直層向耐電壓（20℃油中5min）		KV	——	——	12-16	14-18	14-18	14-18
8	平行層向耐電壓（20℃油中5min）		KV	——	——	≥25	≥25	≥25	≥25
9	平行層向絕緣電阻	常態(tài)時(shí)	Ω	≥1.0×10¹⁰	≥1.0×10¹⁰	≥1.0×10¹⁰	≥1.0×10¹⁰	≥1.0×10¹¹¹	≥1.0×10¹¹¹
		熱態(tài)時(shí)		≥1.0×10⁸	≥1.0×10⁸	≥1.0×10⁸	≥1.0×10⁸	≥1.0×10⁸	≥1.0×10⁸
		浸水后		≥1.0×10⁷	≥1.0×10⁷	≥1.0×10⁷	≥1.0×10⁷	≥1.0×10⁷	≥1.0×10⁷

實(shí)驗(yàn)方法:

⑴外觀：用眼睛觀察評(píng)定。

⑵表中序號(hào)1、3、7項(xiàng)技術(shù)指標(biāo)按GB/T5132執(zhí)行。

⑶表中序號(hào)4項(xiàng)技術(shù)指標(biāo)按JB/T8150執(zhí)行。

⑷表中序號(hào)7項(xiàng)技術(shù)指標(biāo)按GB/T10064執(zhí)行。

⑸其余技術(shù)指標(biāo)按JB/T3172執(zhí)行。

應(yīng)用提示:

⑴層壓管與金屬性質(zhì)不同，加工時(shí)應(yīng)按JB/Z141進(jìn)行。

⑵層壓管由于導(dǎo)熱性小，故機(jī)械加工時(shí)應(yīng)采用小的進(jìn)刀量和高的切削速度。

⑶層壓管加工后易吸潮，最好浸涂絕緣漆作防潮處理。

⑷層壓管機(jī)械加工時(shí)易產(chǎn)生大量粉塵和氣味，故應(yīng)加強(qiáng)通風(fēng)除塵和工人勞動(dòng)保護(hù)。

⑸產(chǎn)品可進(jìn)行機(jī)械加工各種規(guī)格尺寸的筒、螺釘連接等。應(yīng)于干式變壓器、電力機(jī)車變壓器及電器、支撐絕緣筒及其他絕緣結(jié)構(gòu)件等。

注意事項(xiàng):

⑴產(chǎn)品在貯存和運(yùn)輸過程，應(yīng)注意防潮、防濕。

⑵產(chǎn)品貯存在干燥、通風(fēng)良好環(huán)境中，產(chǎn)品貯存期為1年。
⑶產(chǎn)品超過貯存期，經(jīng)檢驗(yàn)合格后仍可使用
